Apa Dimensi Rol Tenda yang Penting untuk Kesesuaian Sistem yang Tepat

Saat mengganti atau mengembangkan roller tenda, mengetahui Dimensi Roller Tenda Apa yang Penting untuk Kesesuaian Sistem yang Tepat? merupakan bagian penting dari proses tersebut. Roller mungkin terlihat seperti komponen kecil dan sederhana, namun dimensinya memengaruhi cara roller berada di dalam rakitan, bersentuhan dengan pemandu, terhubung ke poros, dan bergerak selama pengoperasian. Oleh karena itu, memilih berdasarkan tampilan saja dapat menimbulkan masalah selama instalasi.

Untuk tenda yang dapat dibuka, sistem peneduh teras, tenda RV, struktur lipat, dan mekanisme serupa, roller harus dianggap sebagai bagian dari rakitan lengkap. Diameter, lebar, lubang, posisi poros, profil, dan ruang pemasangan yang tersedia semuanya menceritakan bagian cerita yang berbeda.

Tujuannya bukan untuk mengumpulkan setiap pengukuran yang mungkin. Hal ini untuk mengidentifikasi dimensi yang sebenarnya mempengaruhi kesesuaian dan pergerakan.

Mengapa Dimensi Roller Perlu Dipertimbangkan Bersama

Roller tidak dapat bekerja dengan sendirinya. Biasanya bekerja dengan poros, braket, bantalan atau bushing, pemandu, track, rangka, atau komponen bergerak lainnya.

Mengubah satu dimensi dapat mempengaruhi bagian lain dari rakitan.

Misalnya, diameter roda yang berbeda dapat mengubah posisi struktur bergerak relatif terhadap pemandu. Roda yang lebih lebar dapat mengganggu braket di dekatnya. Lubang yang berbeda dapat menghalangi poros yang ada untuk dipasang dengan benar. Meskipun bentuk luarnya tampak serupa, pemasangan secara keseluruhan bisa berbeda.

Inilah sebabnya mengapa penggantinya tidak boleh dipilih hanya dari satu pengukuran saja.

Cara yang berguna untuk memikirkan prosesnya adalah:

Ukuran roller → posisi pemasangan → kontak dengan pemandu → pergerakan rakitan

Jika salah satu bagian dari rantai ini tidak cocok, roller mungkin tidak berfungsi sebagaimana mestinya.

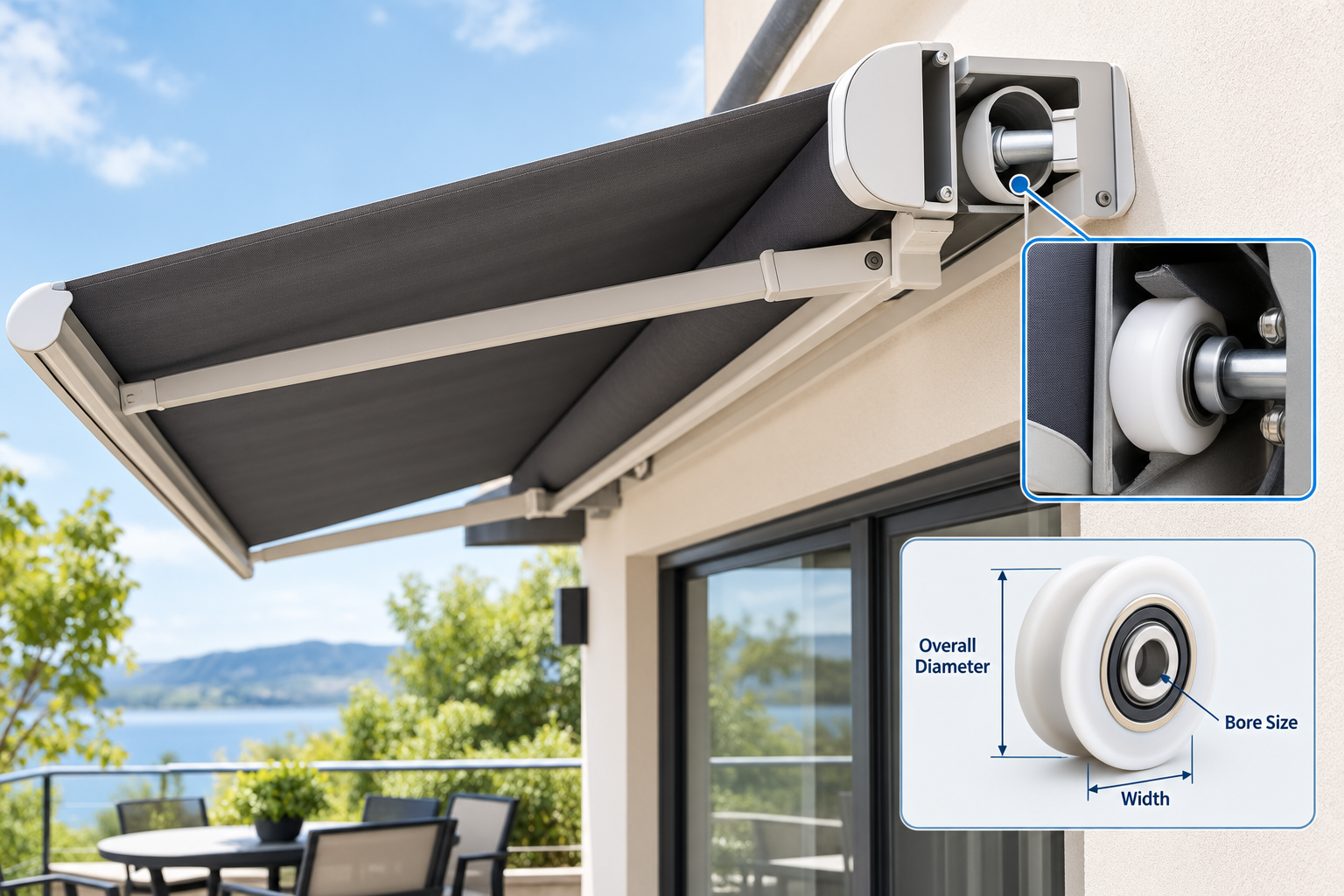

Dimensi Rol Tenda Mana yang Harus Anda Periksa?

Beberapa dimensi perlu dicatat ketika mengidentifikasi roller yang ada atau menyiapkan desain baru.

Tidak setiap proyek memerlukan semua pengukuran ini. Poin yang relevan bergantung pada cara roller digunakan.

Diameter Luar Mempengaruhi Posisi Lari

Diameter luar sering kali merupakan salah satu dimensi pertama yang diukur orang, namun pentingnya diameter luar lebih dari sekadar menggambarkan ukuran roda.

Ini dapat menentukan posisi roller dalam kaitannya dengan track atau pemandu. Jika penggantinya memiliki diameter yang sangat berbeda, bagian yang bergerak mungkin akan lebih tinggi atau lebih rendah dari yang dimaksudkan.

Perubahan tersebut dapat mempengaruhi jarak antar bagian yang berdekatan. Hal ini juga dapat mengubah posisi rangka, gerbong, atau komponen pendukung.

Oleh karena itu, diameter harus diperhitungkan bersama-sama dengan struktur disekitarnya dan bukan diperlakukan sebagai angka tersendiri.

Lebar Menentukan Lebih Dari Area Kontak

Lebar roda adalah dimensi lain yang berguna.

Roller membutuhkan ruang yang cukup untuk duduk dengan benar di permukaan larinya, namun juga memerlukan jarak samping yang cukup. Jika roda terlalu lebar untuk ruang yang tersedia, roda dapat bergesekan dengan braket atau dinding pemandu. Jika lebih sempit dari desain aslinya, posisi kontaknya dapat berubah.

Oleh karena itu, lebar yang benar bergantung pada ruang fisik di sekitar roda.

Saat mengukur bagian yang ada, periksa roda itu sendiri dan jarak antara roda dan komponen di sekitarnya.

Bagaimana Membosankan Mempengaruhi Kompatibilitas?

Lubang adalah bukaan yang melewati bagian tengah roller. Hal ini berhubungan langsung dengan susunan poros, poros, pin, atau bantalan yang digunakan oleh rakitan.

Roda pengganti mungkin memiliki diameter luar yang sama namun tetap tidak pas karena sambungan tengahnya berbeda.

Oleh karena itu, lubangnya harus diperiksa bersama dengan:

• Jenis poros atau gandar
• Pengaturan bantalan
• Konstruksi pusat
• Metode mempertahankan
• Jarak bebas samping yang tersedia
• Posisi roda di dalam braket

Dalam beberapa desain, roda berputar mengelilingi poros. Di negara lain, bantalan diintegrasikan ke dalam roda. Oleh karena itu, dimensi luar yang sama dapat menggambarkan komponen dengan struktur internal yang berbeda.

Inilah salah satu alasan mengapa foto roller yang terpasang dapat berguna saat meminta penggantian.

Apakah Profil Roda Sama Pentingnya dengan Ukuran?

Dalam banyak aplikasi, ya.

Roller bukan sekadar benda bulat. Permukaan larinya mungkin datar, beralur, melengkung, bergelang, atau dibentuk untuk pemandu tertentu.

Profil menentukan di mana roda melakukan kontak.

Perhatikan contoh sederhana. Roller yang dirancang untuk dijalankan pada permukaan datar memiliki hubungan kontak yang berbeda dengan roller yang dimaksudkan untuk diletakkan di dalam alur. Dua roda mungkin memiliki diameter luar yang serupa tetapi tetap memiliki susunan mekanis yang berbeda.

Cocokkan Dengan Permukaan Lari, Bukan Hanya Rodanya

Saat memeriksa roller tenda yang ada, periksa area di mana roda sebenarnya beroperasi.

Carilah:

• Permukaan kontak datar
• Alur atau saluran
• Tepi pemandu terangkat
• Flensa samping
• Bagian lari yang melengkung
• Ruang panduan tertutup
• Tanda-tanda kontak tidak rata

Kondisi lintasan juga dapat memberikan informasi yang berguna. Tanda keausan mungkin menunjukkan di mana roller biasanya bersentuhan dengan struktur di sekitarnya.

Hal ini dapat sangat membantu bila suku cadang asli sudah aus dan profilnya tidak lagi mudah dikenali.

Bagaimana dengan Ruang Instalasi Secara Keseluruhan?

Sebuah roller dapat mempunyai dimensi dasar yang benar dan tetap tidak cocok jika tidak ada cukup ruang di sekitarnya.

Ini adalah detail yang mudah diabaikan selama pekerjaan penggantian.

Ukur ruang di sekitar komponen, bukan hanya komponen itu sendiri. Periksa jarak antara roda dan braket, anggota rangka di dekatnya, permukaan pemandu, pengencang, dan bagian bergerak lainnya.

Inspeksi yang bermanfaat harus menjawab beberapa pertanyaan praktis:

1. Bisakah roller masuk ke posisi pemasangan?
2. Bisakah ia berputar tanpa menyentuh bagian di dekatnya?
3. Apakah roda tetap sejajar dengan pemandu?
4. Apakah ada cukup ruang untuk poros atau bantalan?
5. Bisakah perangkat keras penahan dipasang?
6. Apakah perakitan masih melewati jalur operasi penuhnya?

Pertanyaan-pertanyaan ini mengubah pemeriksaan dimensi sederhana menjadi penilaian kesesuaian yang tepat.

Mengapa Posisi Gandar Dapat Mengubah Seluruh Rakitan

Bagian tengah roller tidak selalu diposisikan dengan cara yang sama terhadap struktur pemasangannya.

Perubahan kecil pada letak poros dapat mempengaruhi ketinggian, sudut, atau posisi komponen di sekitarnya. Hal ini penting bila roller merupakan bagian dari kereta, lengan, braket, atau sistem gerakan terpandu.

Misalnya, jika posisi bagian tengah roda berbeda dari desain aslinya, roller dapat menyentuh pemandu pada titik yang berbeda. Itu dapat mengubah cara beban ditransfer melalui rakitan.

Oleh karena itu, saat mengganti roller non-standar, ukurlah hubungan antara pusat roda dan struktur pemasangannya, bukan hanya mencatat diameter roda saja.

Urutan Pengukuran Sederhana Dapat Menghemat Waktu

Tidak perlu mengukur semuanya secara acak.

Urutan praktisnya lebih mudah diikuti:

Langkah 1: Foto Majelis Lengkap

Ambil foto yang lebih lebar sebelum melepas roller. Ini menunjukkan bagaimana posisi komponen.

Langkah 2: Lepas Dan Periksa Roller

Setelah dilepas, periksa roda, hub, lubang, profil, dan area pemasangan.

Langkah 3: Catat Dimensi Utama

Mulailah dengan diameter luar, lebar, lubang, dan tinggi keseluruhan.

Langkah 4: Periksa Profil

Perhatikan baik-baik permukaan lari dan setiap alur, flensa, atau bagian melengkung.

Langkah 5: Ukur Hubungan yang Meningkat

Catat posisi roda dalam kaitannya dengan poros, braket, pemandu, dan bagian di sekitarnya.

Langkah 6: Bandingkan Roller Dengan Panduannya

Panduan ini dapat mengungkapkan informasi yang tidak dapat diungkapkan oleh roda itu sendiri. Foto keduanya bersama-sama jika memungkinkan.

Proses ini menciptakan referensi yang lebih jelas bagi pemasok, tim pemeliharaan, atau perancang produk.

Apa Yang Terjadi Jika Satu Dimensi Sedikit Berbeda?

Tidak setiap perbedaan dimensi secara otomatis berarti roller tidak dapat bekerja. Efeknya bergantung pada tempat terjadinya perbedaan dan bagaimana sistem dirancang.

Perubahan pada permukaan luar yang tidak kritis mungkin mempunyai dampak praktis yang kecil. Perubahan pada lubang, profil lintasan, atau posisi pemasangan bisa menjadi jauh lebih signifikan.

Itu sebabnya toleransi dimensi harus dipertimbangkan dalam kaitannya dengan fungsi.

Untuk sumber pengganti, ada gunanya memisahkan pengukuran menjadi tiga kelompok:

Pendekatan ini membuat pemeriksaan lebih mudah dipahami dan membantu menghindari pengukuran yang tidak perlu.

Kapan Roller Khusus Harus Dipertimbangkan?

Komponen standar dapat bekerja dengan baik bila desain aslinya sudah mengikuti konfigurasi roller yang telah ditetapkan.

Roller khusus dapat dipertimbangkan bila komponen yang ada memiliki profil yang tidak biasa, lubang non-standar, struktur pemasangan khusus, ruang pemasangan terbatas, atau desain yang sulit dicocokkan dengan pengganti yang tersedia.

Kustomisasi juga masuk akal selama pengembangan OEM ketika roller perlu dirancang berdasarkan kerangka atau pemandu tertentu.

Untuk proyek-proyek ini, dimensi harus dianggap sebagai bagian dari gambar mekanis lengkap dan bukan sebagai spesifikasi produk yang berdiri sendiri.

Pemasok mungkin memerlukan informasi tentang pemandu, poros, braket pemasangan, lingkungan pengoperasian, dan pergerakan yang dimaksudkan sebelum memastikan desain yang sesuai.

Untuk produksi katrol dan roller yang disesuaikan, pabrikan seperti HUNE dapat meninjau struktur dan mengembangkan komponen sesuai kondisi pemasangan dan pergerakan yang diperlukan. Rangkaian produk HUNE mencakup profil katrol yang berbeda dan solusi katrol yang disesuaikan, yang dapat relevan ketika komponen standar tidak sesuai dengan pengaturan mekanis yang ada.

Bagaimana Pembeli Dapat Mempersiapkan Informasi Roller yang Lebih Baik?

Permintaan yang jelas dapat membuat komunikasi teknis menjadi lebih mudah.

Daripada hanya mengirimkan satu pengukuran, siapkan paket informasi kecil yang berisi:

• Foto video aslinya
• Foto instalasi lengkap
• Pengukuran dimensi utama
• Detail profil roda
• Informasi poros atau gandar
• Pandu atau lacak foto
• Metode pemasangan
• Jenis aplikasi
• Persyaratan penggantian atau pengembangan baru
• Kuantitas pembelian yang diharapkan

Gambar berguna jika tersedia, namun tidak selalu diperlukan di awal. Sampel fisik dan foto yang jelas juga dapat membantu produsen memahami komponen tersebut.

Daftar Periksa Praktis Sebelum Memesan

Sebelum mengonfirmasi penggantian roller tenda, tinjau poin-poin berikut:

Roda

• Diameter luar
• Lebar
• Profil
• Bore
• Struktur hub

Pemasangan

• Poros atau poros
• Posisi braket
• Metode mempertahankan
• Ruang instalasi yang tersedia

Kondisi Berjalan

• Bentuk panduan
• Posisi kontak
• Izin
• Arah gerakan
• Kemungkinan bagian melengkung

Aplikasi

• Jenis tenda
• Paparan di luar ruangan
• Frekuensi gerakan
• Penggantian atau desain baru

Daftar periksa ini tidak memerlukan perhitungan teknik yang rumit. Tujuannya adalah untuk memastikan bahwa hubungan fisik antara roller dan seluruh sistem dipahami sebelum pesanan dilakukan.

Poin Penting

• Diameter luar affects the roller's running position within the assembly.
• Roda width needs to be considered together with contact area and side clearance.
• Dimensi lubang harus sesuai dengan susunan poros, poros, pin, atau bantalan.
• Profil lari harus sesuai dengan pemandu atau permukaan kontak.
• Posisi poros dapat mempengaruhi ketinggian, sudut, dan pergerakan komponen di sekitarnya.
• Ruang instalasi yang tersedia should be checked before confirming a replacement.
• Foto roller, struktur pemasangan, dan pemandu dapat memberikan informasi berguna selain pengukuran.
• Roller khusus dapat dipertimbangkan ketika profil yang tidak biasa, struktur pemasangan, atau keterbatasan ruang membuat komponen standar sulit untuk dicocokkan.

Dimensi Yang Tepat Adalah Yang Mendukung Keseluruhan Sistem

Ukuran roller tenda bukan sekadar soal mencari roda dengan diameter luar yang sama. Kesesuaian yang tepat bergantung pada bagaimana beberapa dimensi bekerja sama.

Diameter mempengaruhi posisi lari. Lebar mempengaruhi kontak dan jarak bebas. Lubang menentukan sambungan poros. Profil mengontrol interaksi dengan pemandu. Dimensi pemasangan menentukan apakah roller dapat terpasang dengan benar di dalam rakitan.

Ruang di sekitarnya juga penting.

Oleh karena itu, pendekatan yang paling berguna adalah dengan memeriksa seluruh mekanisme terlebih dahulu, kemudian mengidentifikasi dimensi yang mengontrol pemasangan dan pergerakan. Beberapa pengukuran yang dipilih dengan baik, didukung oleh foto dan informasi aplikasi, dapat memberikan dasar yang lebih jelas untuk sumber pengganti atau pengembangan khusus.

Ketika roller diperlakukan sebagai bagian dari sistem tenda dan bukan sebagai roda terisolasi, pemeriksaan dimensi menjadi lebih mudah untuk dipahami. Di sinilah pemilihan komponen yang cermat dapat membantu mengurangi masalah pemasangan yang dapat dihindari selama perakitan dan pemeliharaan.
