Cara Mengukur Rol Tenda Sebelum Memesan Penggantinya

Mengganti sebuah rol tenda dapat menjadi mudah jika komponen asli didokumentasikan dengan benar sebelum dihapus. Roda mungkin terlihat sederhana, namun ukurannya hanyalah salah satu bagian dari informasi yang diperlukan untuk penggantian yang sesuai. Profil pengoperasian, bukaan tengah, metode pemasangan, dan hubungan dengan pemandu semuanya dapat memengaruhi kesesuaian dan pengoperasian komponen.

Sebelum melakukan pemesanan, luangkan waktu untuk memeriksa roller yang ada dan mencatat detail penting. Alat ukur dasar, beberapa foto yang jelas, dan sketsa sederhana dapat memberikan informasi yang berguna, terutama bila suku cadang asli tidak memiliki nomor model atau tanda pengenal.

Kuncinya adalah melihat roller sebagai bagian dari keseluruhan rakitan tenda daripada memperlakukan roda sebagai komponen yang terisolasi.

Poin Penting

• Ukur ukuran roda, lebar, bukaan tengah, dan profil lintasan sebelum memesan penggantinya
• Periksa struktur pemasangan dan ruang pemasangan yang tersedia alih-alih mengukur roda saja
• Periksa pemandu atau track karena keausan atau ketidaksejajaran dapat mempengaruhi cara kerja roller pengganti
• Gunakan foto yang jelas dan sketsa sederhana untuk mendokumentasikan bentuk atau pengaturan pemasangan yang tidak biasa
• Sediakan roller asli jika memungkinkan, terutama saat mencari komponen non-standar atau yang disesuaikan

Mengapa Pengukuran Akurat Itu Penting

Roda pengganti dapat terlihat hampir sama dengan aslinya dan masih berbeda dalam hal yang mempengaruhi pemasangan. Perubahan kecil pada susunan pemasangan, profil roda, atau bukaan tengah dapat menghalangi komponen tersebut untuk menyesuaikan struktur yang ada sebagaimana dimaksud.

Inilah sebabnya mengapa perbandingan visual saja seringkali tidak cukup.

Inspeksi yang berguna harus mencakup tiga bidang:

• Roda dan permukaan larinya
• Pengaturan pemasangan
• Panduan atau permukaan tempat roda bergerak

Bersama-sama, rincian ini memberikan gambaran yang lebih jelas tentang komponen yang ada dan mempermudah komunikasi dengan pemasok.

Untuk sistem tenda lama, informasi ini bisa sangat berguna ketika tidak ada nomor komponen atau komponen asli tidak lagi tersedia.

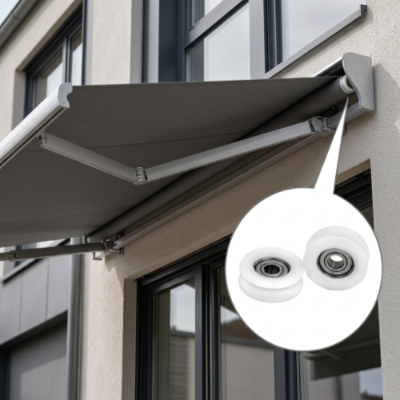

Mulailah Dengan Perakitan Lengkap

Sebelum melepas roller, periksa posisinya di dalam mekanisme tenda.

Ambil beberapa foto saat komponen masih terpasang. Sertakan braket, poros, pemandu, rumahan, atau bagian lain di sekitarnya yang membantu menunjukkan posisinya.

Kumpulan foto yang berguna dapat mencakup:

• Perakitan lengkap sebelum dilepas
• Pemandangan roller dari dekat
• Profil samping
• Wajah depan dan belakang
• Titik pemasangan
• Panduan atau trek
• Komponen terdekat yang mempengaruhi ruang yang tersedia

Gambar-gambar ini memberikan konteks yang tidak selalu dapat ditangkap oleh pengukuran saja.

Catat Arah Pemasangan

Beberapa roda berbentuk simetris, namun ada pula yang mempunyai orientasi tertentu. Fitur flensa, alur, susunan bantalan, atau pemasangan hanya mungkin muncul di satu sisi.

Sebelum membongkar, buatlah catatan singkat ke arah mana komponen tersebut menghadap.

Sebuah foto biasanya cukup. Jika beberapa rol serupa dihilangkan, label atau sketsa sederhana juga dapat membantu menjaga semuanya tetap teratur.

Ukur Dimensi Roda Utama

Setelah dilepas, letakkan komponen pada permukaan yang bersih dan rata. Mengukur bagian saat terhubung ke perangkat keras lain dapat mempersulit identifikasi titik referensi yang benar.

Dimensi roda utama umumnya memberikan titik awal.

Tujuannya bukan untuk mengumpulkan setiap pengukuran yang mungkin. Berkonsentrasilah pada dimensi yang menggambarkan kesesuaian dan fungsi komponen.

Perhatikan Profil Roda Secara Dekat

Ukuran luar hanya memberikan sebagian gambar. Bentuk permukaan lari juga sama pentingnya.

Lihatlah roda dari samping dan periksa apakah permukaan kontaknya rata, bulat, beralur, berflensa, atau dibentuk dengan cara lain.

Bagian tepi yang menonjol atau tersembunyi mungkin mempunyai hubungan khusus dengan pemandu. Detail ini mungkin sulit untuk dikomunikasikan hanya dengan pengukuran saja, jadi foto sisi yang jelas akan berguna.

Pisahkan Desain Dari Keausan

Roller yang lebih tua mungkin terkena gerakan berulang-ulang dalam jangka waktu yang lama. Permukaannya bisa dipoles, tergores, rata, atau aus.

Jangan secara otomatis berasumsi bahwa setiap tanda yang terlihat mewakili desain aslinya.

Jika roda lain yang cocok tersedia dan tampak tidak terlalu aus, bandingkan keduanya. Perbedaan antar komponen dapat membantu menunjukkan fitur mana yang merupakan bagian dari profil asli dan mana yang merupakan hasil penggunaan.

Hal ini sangat membantu ketika permukaan lari telah berubah secara nyata.

Periksa Pembukaan Tengah dengan Hati-hati

Bagian tengah roda perlu mendapat perhatian khusus karena menghubungkan komponen yang berputar dengan mekanisme lainnya.

Tergantung pada konstruksinya, bagian tengahnya mungkin berisi bantalan, selongsong, sisipan logam, sambungan poros, atau elemen pendukung lainnya.

Identifikasi terlebih dahulu apa yang sebenarnya ada sebelum mencatat dimensinya.

Periksa apakah:

• Bagian tengahnya adalah bukaan sederhana
• Bantalan dipasang di dalam
• Ada selongsong
• Poros melewati komponen
• Poros berputar bersama roda
• Roda berputar mengelilingi poros tetap

Perbedaan-perbedaan ini dapat mempengaruhi cara pembuatan komponen pengganti.

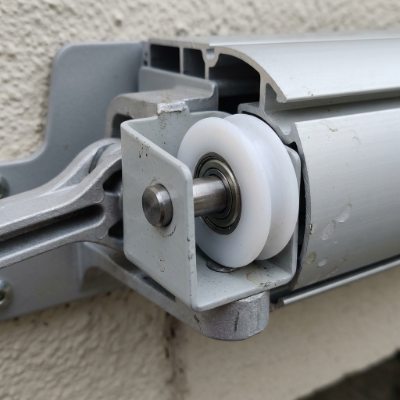

Jangan Abaikan Struktur Pemasangan

Salah satu kesalahan umum selama pemilihan sumber penggantian adalah berkonsentrasi pada roda namun mengabaikan cara pemasangannya.

Sebuah roda dapat memiliki dimensi luar yang mirip dengan komponen lain tetapi menggunakan metode pemasangan yang sangat berbeda.

Lihatlah hubungan antara roller dan struktur tenda.

Ini mungkin didukung oleh:

• Pin tetap
• Sebuah poros
• Sebuah poros
• Sebuah braket
• Sebuah bantalan
• Sebuah busing
• Perumahan yang terintegrasi

Ambil foto area pemasangan sebelum pembongkaran dan foto lainnya setelah roller dilepas.

Hal ini memudahkan untuk memahami hubungan antara roda dan struktur sekitarnya.

Periksa Ruang yang Tersedia

Ruang di sekitar roller juga layak untuk direkam.

Cari braket, penutup, poros, rel, atau komponen lain di dekatnya yang dapat mengganggu pemasangan.

Penggantiannya tidak hanya harus sesuai dengan roda itu sendiri. Hal ini juga perlu bekerja dalam ruang yang tersedia di majelis yang ada.

Periksa Panduan atau Track

Permukaan tempat roda bergerak dapat memberikan informasi berguna tentang komponen tersebut.

Carilah tanda yang menunjukkan area kontak normal. Kadang-kadang hal ini dapat menunjukkan apakah roda telah berjalan terpusat atau melakukan kontak lebih berat dengan satu sisi.

Periksa juga panduan sekitarnya untuk:

• Kotoran atau serpihan
• Goresan
• Deformasi
• Pengencang longgar
• Keausan tidak merata
• Perubahan bentuk aslinya

Jika pemandu rusak atau tidak sejajar, mengganti roller saja mungkin tidak menyelesaikan masalah mekanis yang mendasarinya.

Inilah sebabnya mengapa panduan ini harus diperiksa dalam proses yang sama dan bukannya diperlakukan sebagai masalah yang terpisah.

Foto yang Jelas Dapat Menjelaskan Apa yang Tidak Bisa Dijelaskan Angka

Pengukuran memang penting, namun beberapa bentuk sulit dijelaskan secara akurat dengan angka.

Pertimbangkan roller dengan tepi melengkung, pusat offset, dan fitur pemasangan kecil di satu sisi. Daftar dimensi mungkin menggambarkan bagian tersebut, namun foto samping dapat menunjukkan hubungan antara fitur-fitur tersebut dengan lebih jelas.

Untuk pertanyaan pengganti, gunakan foto dengan pencahayaan bagus dan latar belakang sederhana.

Cobalah untuk memasukkan:

• Satu pandangan keseluruhan
• Tampilan satu sisi
• Satu gambar close-up dari tengah
• Salah satu pemandangan area pemasangan
• Satu foto menunjukkan komponen pada posisi aslinya

Penggaris atau alat ukur juga dapat ditempatkan di samping bagian dalam satu foto untuk referensi visual.

Ketika Sketsa Sederhana Menjadi Berguna

Beberapa video mudah untuk dijelaskan. Lainnya memiliki bentuk yang tidak biasa atau pengaturan pemasangan yang lebih mudah dipahami melalui gambar.

Sketsa dasar tidak harus mengikuti standar gambar teknik formal.

Gambarlah komponen dari depan dan samping, lalu tandai dimensi yang penting. Tunjukkan lokasi poros atau poros dan tunjukkan permukaan yang bersentuhan dengan pemandu.

Ini dapat membantu menjawab beberapa pertanyaan praktis:

• Di mana pusat putarannya?
• Sisi mana yang menghadap braket?
• Permukaan manakah yang bersentuhan dengan pemandu?
• Dimensi manakah yang termasuk dalam roda?
• Dimensi manakah yang termasuk dalam struktur pemasangan?

Untuk komponen yang disesuaikan, jenis referensi ini dapat membuat komunikasi menjadi lebih mudah.

Jaga agar Bagian Aslinya Tersedia

Jika memungkinkan, jangan langsung membuang roller lama setelah melakukan pengukuran.

Sampel fisik dapat memberikan informasi yang sulit ditangkap dalam foto atau catatan tertulis. Ini dapat menunjukkan profil roda sebenarnya, susunan bantalan, fitur pemasangan, dan tanda-tanda keausan.

Hal ini khususnya berguna jika komponennya tidak biasa atau jika desain aslinya tidak memiliki nomor model yang mudah diidentifikasi.

Untuk produsen dan pemasok yang bekerja dengan komponen katrol dan roller non-standar, sampel yang dikombinasikan dengan gambar, foto, dan informasi aplikasi dapat memberikan referensi yang berguna untuk mendiskusikan desain pengganti atau yang disesuaikan.

Mempersiapkan Permintaan Penggantian yang Jelas

Setelah pemeriksaan selesai, atur informasi menjadi spesifikasi sederhana.

Pertanyaan yang berguna dapat mencakup:

• Aplikasi: Dimana komponen tersebut digunakan
• Komponen yang ada: Deskripsi dan foto bagian aslinya
• Informasi roda: Dimensi utama dan profil lari
• Informasi pusat: Susunan lubang, bantalan, bushing, atau poros
• Informasi pemasangan: Braket, poros, pin, atau struktur rumah
• Informasi panduan: Foto atau deskripsi permukaan kontak
• Kondisi: Keausan, retak, deformasi, atau kerusakan lainnya yang terlihat
• Jumlah: Perkiraan kebutuhan pembelian
• Contoh: Apakah komponen asli dapat diberikan untuk referensi
• Kustomisasi: Apakah komponen standar atau khusus sedang dipertimbangkan

Hal ini memberi pemasok titik awal yang lebih jelas dibandingkan hanya dengan satu foto atau satu pengukuran.

Untuk aplikasi yang melibatkan katrol dan roller yang disesuaikan, HUNE dapat menggunakan jenis dimensi dan informasi aplikasi ini ketika mendiskusikan persyaratan komponen non-standar.

Apa yang Harus Ditinjau Sebelum Memesan

Roda

Periksa dimensi utama dan pastikan profil lari telah tercatat dengan benar.

Pusat

Konfirmasikan apakah komponen menggunakan lubang sederhana, bantalan, bushing, poros, atau susunan internal lainnya.

Pemasangan

Bandingkan sambungan asli dengan struktur pengganti yang diusulkan.

Panduan

Pastikan profil roda sesuai dengan permukaan tempat pengoperasiannya.

Ruang Instalasi

Periksa area sekitar apakah ada hal yang dapat memengaruhi pemasangan atau pergerakan.

Kondisi Pengoperasian

Pertimbangkan lingkungan di mana komponen tersebut digunakan. Sistem tenda luar ruangan mungkin mengalami kelembapan, debu, perubahan suhu, dan pergerakan berulang kali. Kondisi ini mungkin relevan ketika membahas material dan konstruksi.

Daftar Periksa Pengukuran Praktis

Sebelum mengirimkan informasi ke pemasok, pastikan Anda telah mencakup hal-hal berikut:

• Foto roller sebelum dilepas
• Catat dimensi roda utama
• Periksa profil samping
• Periksa bukaan tengah
• Identifikasi bantalan atau bushing apa pun
• Catat susunan poros, poros, atau pin
• Foto braket pemasangan
• Periksa panduan atau trek
• Perhatikan keausan atau deformasi yang terlihat
• Periksa ruang instalasi yang tersedia
• Siapkan sketsa sederhana jika komponen tersebut memiliki bentuk yang tidak biasa
• Simpan suku cadang asli jika memungkinkan
• Jelaskan bagaimana dan di mana roller digunakan
• Nyatakan apakah komponen yang disesuaikan mungkin diperlukan

Pertanyaan yang Sering Diajukan

Pengukuran apa yang harus saya lakukan sebelum memesan roller tenda? Catat diameter roda, lebar, bukaan tengah, profil lintasan, susunan pemasangan, dan ruang pemasangan yang tersedia. Foto-foto perakitan lengkap dapat memberikan konteks tambahan.

Apakah mengukur diameter luar cukup? Tidak. Dimensi luar hanya menjelaskan satu bagian komponen. Pengaturan pusat, profil berjalan, struktur pemasangan, dan hubungan dengan pemandu juga dapat mempengaruhi kompatibilitas.

Haruskah saya menyimpan roller aslinya setelah mengukurnya? Jika memungkinkan, ya. Suku cadang asli dapat memberikan informasi berguna tentang profilnya, fitur pemasangan, susunan internal, dan kondisi keausan yang mungkin sulit diketahui hanya melalui pengukuran.

Mengapa saya harus memotret roller sebelum melepasnya? Foto yang terpasang menunjukkan orientasi komponen dan hubungannya dengan braket, poros, pemandu, dan bagian lain di dekatnya. Konteks ini dapat membantu memperjelas persyaratan penggantian.

Bisakah pemasok membuat roller khusus dari sampel? Sampel fisik, dikombinasikan dengan pengukuran, foto, informasi aplikasi, dan detail pemasangan, dapat memberikan informasi referensi yang berguna saat mendiskusikan roller non-standar atau yang disesuaikan.

Pengukuran yang Baik Dimulai Dengan Keseluruhan Sistem

Roller mungkin merupakan bagian yang relatif kecil dari rakitan tenda, namun dimensi dan hubungan pemasangannya dapat berdampak langsung pada cara pemasangan dan pergerakannya.

Oleh karena itu, pengadaan pengganti harus dimulai dengan diameter luar yang lebih besar. Profil roda, susunan tengah, struktur pemasangan, pemandu, dan ruang pemasangan yang tersedia semuanya memberikan informasi yang berguna.

Beberapa foto yang jelas dan dimensi yang dicatat dengan cermat dapat membuat prosesnya lebih mudah, terutama bila menangani komponen yang lebih tua atau tidak standar.

Pendekatan praktisnya sederhana: periksa keseluruhan rakitan, ukur area penting, dokumentasikan pengaturan pemasangan, dan sediakan suku cadang asli untuk perbandingan bila memungkinkan. Hal ini memberikan pembeli dan produsen pemahaman yang lebih jelas tentang komponen dan perannya dalam sistem tenda.
