Roller pemandu sering kali diganti untuk perawatan rutin, dan terkadang sabuk atau kawat tiba-tiba memiliki jalur yang berbeda setelahnya. Pergeseran itu biasanya dimulai dari desain alur. Ini adalah salah satu detail yang jarang dilirik sampai ada sesuatu yang mulai goyah, tergelincir, atau aus tidak merata. Setelah fungsi alur yang sebenarnya menjadi jelas, banyak masalah garis tersebut tidak lagi terasa seperti misteri.
Mengapa Alur Lebih Penting Daripada Kelihatannya
Pekerjaan roller pemandu terdengar sederhana: menjaga agar sabuk, kabel, rantai, atau strip tetap bergerak pada jalur yang lurus dan terkendali. Alur, artinya saluran yang dipotong atau dibentuk pada permukaan roller, adalah yang sebenarnya melakukan pekerjaan pemandu. Mengubah profil alur akan mengubah seberapa banyak area kontak roller dengan material yang bergerak, seberapa erat roller menahan material di tempatnya, dan seberapa besar gesekan yang terjadi selama pengoperasian.
Alurnya berfungsi kurang seperti detail dekoratif dan lebih seperti mekanisme kemudi. Alur yang terlalu dangkal dapat menyebabkan sabuk melayang ke samping saat terkena beban. Sabuk yang terlalu ketat dapat mencengkeram dengan kuat sehingga mempercepat keausan pada roller dan sabuk itu sendiri. Di antara titik ekstrem tersebut biasanya sistem berjalan paling lancar, dan titik keseimbangan tersebut sangat bergantung pada aplikasinya.
Mengenal Profil Alur Umum
Tidak semua alur dipotong dengan cara yang sama, dan setiap bentuk menghasilkan trade-off yang berbeda.

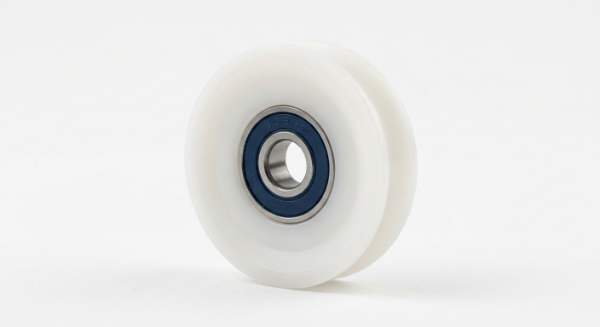

Alur Berbentuk V
Alur V biasa terjadi pada roller yang digunakan dengan sabuk bundar atau tali kawat. Sisi-sisi yang bersudut secara alami memusatkan sabuk saat masuk ke dalam saluran, yang membantu mengurangi gerakan lateral. Efek pemusatan diri ini adalah salah satu alasan alur V begitu sering muncul di lini pengemasan dan peralatan penanganan material ringan.
Alur Berbentuk U dan Bulat
Saluran berbentuk bulat atau U cenderung mendistribusikan tekanan kontak lebih merata ke seluruh permukaan sabuk atau kabel dibandingkan dengan potongan V yang tajam. Ini bisa lebih lembut pada bahan sabuk yang lebih lembut, karena tekanan yang terkonsentrasi pada satu titik kontak lebih sedikit. Tali kawat dan rol pemandu kabel sering kali menggunakan profil ini karena profil ini menopang kabel tanpa menjepitnya.
Permukaan Datar atau Tak Beralur
Beberapa rol melewatkan alur seluruhnya dan bertumpu pada permukaan yang rata. Ini berfungsi dengan baik untuk belt lebar atau strip datar yang panduan lateralnya berasal dari komponen lain dalam sistem, seperti flensa samping atau roller pelacak terpisah. Tanpa alur, roller bergantung sepenuhnya pada penyelarasan eksternal untuk mencegah penyimpangan.
Desain Multi-Alur dan Melangkah
Peralatan yang menangani beberapa helai sekaligus, seperti sistem pengumpanan multi-kawat, dapat menggunakan roller dengan alur berulang di seluruh lebarnya. Jarak dan konsistensi antara masing-masing saluran menjadi penting di sini, karena jarak yang tidak merata dapat menyebabkan satu untai berjalan di bawah tegangan yang berbeda dari tegangan tetangganya.
Kedalaman, Lebar, dan Keseimbangan Antara Genggaman dan Kebebasan
Kedalaman dan lebar alur bekerja sama, dan mendapatkan keseimbangan yang tepat adalah tentang mencocokkan alur dengan material yang melewatinya.
- Alur dangkal memungkinkan pelepasan sabuk atau kabel lebih mudah tetapi memberikan lebih sedikit resistensi terhadap gerakan ke samping.
- Alur yang lebih dalam menahan material dengan lebih aman, yang membantu dalam lingkungan berkecepatan tinggi atau rawan getaran, namun dapat meningkatkan gesekan dan penumpukan panas seiring waktu.
- Alur sempit sesuaikan dengan kabel berdiameter lebih kecil atau sabuk yang lebih tipis, sehingga mengurangi permainan yang tidak perlu.
- Alur yang lebih lebar mengakomodasi bahan yang lebih tebal tetapi memungkinkan lebih banyak goyangan jika ukurannya terlalu longgar.
Alur yang tidak sesuai dengan diameter sabuk atau kabel, meskipun selisihnya kecil, sering kali terlihat sebagai pola keausan yang tidak rata jauh sebelum hal tersebut menyebabkan masalah operasional yang terlihat. Itulah sebabnya mengapa ukuran alur perlu dikonfirmasi dengan pemasok sebelum pesanan masuk, bukan setelah masalah pemasangan muncul.
Pemasangan Material: Bagaimana Bentuk Alur Bekerja Dengan Senyawa Roller
Geometri alur tidak beroperasi secara terpisah. Bahan roller itu sendiri, apakah itu senyawa nilon, poliuretan, berlapis karet, atau inti logam dengan lapisan luar plastik, berinteraksi dengan bentuk alur untuk menentukan kinerja keseluruhan rakitan dalam gerakan berulang.
Bahan yang lebih lembut yang dipasangkan dengan alur yang dalam terkadang dapat berubah bentuk sedikit di bawah tekanan yang berkelanjutan, sehingga secara halus mengubah profil asli alur tersebut selama penggunaan berbulan-bulan. Bahan yang lebih keras mempertahankan bentuknya lebih lama namun dapat mengirimkan lebih banyak getaran atau kebisingan, terutama pada alur dengan sudut internal yang tajam. Pabrikan sering kali menyesuaikan tepi alur menjadi sedikit membulat, bukan bersudut tajam, khusus untuk mengurangi konsentrasi tegangan pada material pada titik tersebut.
Distribusi Beban dan Titik Stres Tersembunyi
Setiap alur menciptakan zona kontak, dan zona tersebut adalah tempat beban ditransfer antara roller dan apa pun yang memandunya. Alur yang tidak cocok dapat menciptakan apa yang kadang-kadang disebut titik jepit, yaitu area sempit di mana tekanan terkonsentrasi dan bukannya menyebar.
Seiring waktu, titik jepit berkontribusi pada beberapa masalah yang berulang:
| Kondisi Alur | Efek Umum pada Kinerja |
|---|---|
| Alur terlalu sempit untuk lebar sabuk | Penumpukan tekanan lokal, keausan permukaan lebih cepat |
| Alur terlalu dangkal untuk diameter kabel | Mengurangi stabilitas pelacakan, meningkatkan penyimpangan |
| Sudut alur internal yang tajam | Konsentrasi tegangan yang lebih tinggi, potensi retak seiring waktu |
| Kedalaman alur tidak konsisten pada lebar roller | Distribusi tegangan tidak merata, kemungkinan miring |
| Profil alur tidak sesuai dengan penampang sabuk | Gesekan berlebih, peningkatan panas selama pengoperasian |
Tak satu pun dari masalah ini yang muncul dalam semalam. Mereka membangun secara bertahap, itulah sebabnya inspeksi berkala terhadap kondisi alur, bukan hanya bantalan rol atau poros, tetap menjadi kebiasaan yang berguna dalam daftar periksa pemeliharaan.
Mencocokkan Desain Alur dengan Aplikasi
Industri yang berbeda cenderung menggunakan profil alur yang berbeda hanya karena bahan dan kondisi pengoperasiannya sangat bervariasi. Berikut gambaran umum tentang bagaimana hal itu terjadi:
| Jenis Aplikasi | Preferensi Alur Khas | Penalaran |
|---|---|---|
| Penanganan kawat dan kabel | Alur berbentuk U atau bulat | Membuai penampang bulat tanpa terjepit |
| Pengemasan dan ban berjalan | Alur V atau datar dengan pemandu samping | Dukungan penyelarasan yang berpusat pada diri sendiri atau eksternal |
| Sistem pintu dan gerbang geser | Alur V dangkal | Perjalanan lateral yang mulus dan gesekan rendah |
| Pengumpanan kawat multi-untai | Multi-alur, jaraknya merata | Menjaga helai individu tetap terpisah dan sejajar |
| Pengolahan tekstil dan serat | Alur membulat, pasangan bahan lebih lembut | Mengurangi abrasi permukaan pada untaian halus |
Pakaian Sehari-hari dan Bagaimana Bentuk Alur Mempercepat atau Memperlambatnya
Keausan alur tidak dapat dihindari selama masa pakai roller, namun laju dan polanya sering kali menunjukkan apakah pilihan alur asli sesuai dengan aplikasinya.
Beberapa tanda yang perlu diperhatikan selama pemeriksaan rutin:
- Kedalaman alur yang tidak rata pada lebar roller, yang sering kali menunjukkan ketidaksejajaran di suatu tempat di bagian hulu
- Tambalan mengkilap atau mengilap di dalam alur, menunjukkan adanya gesekan berlebih pada titik kontak tertentu
- Sabuk atau kabel dipasang lebih tinggi pada satu sisi alur dibandingkan sisi lainnya
- Peningkatan kebisingan atau getaran selama pengoperasian dibandingkan saat roller baru dipasang
- Retakan kecil terbentuk di dekat sudut alur internal yang tajam, terutama pada material roller yang lebih keras
Mengatasi hal ini lebih awal biasanya berarti penggantian roller sederhana daripada perbaikan hilir yang lebih besar yang melibatkan sabuk, kabel, atau mesin yang terhubung.
Mendiskusikan Opsi Alur Dengan Pemasok Roller
Karena persyaratan alur sangat bervariasi berdasarkan aplikasi, percakapan dengan pemasok cenderung berjalan lebih lancar dengan permintaan spesifik dibandingkan permintaan umum. Detail yang berguna biasanya mencakup diameter sabuk atau kabel, kecepatan pengoperasian yang diharapkan, kondisi lingkungan seperti kisaran suhu atau paparan terhadap kelembapan, dan apakah roller akan berjalan terus menerus atau dalam siklus yang terputus-putus.
Pemasok yang akrab dengan berbagai profil alur biasanya dapat melakukan trade-off untuk pengaturan tertentu daripada menggunakan satu bentuk standar saja. Hal ini terbukti sangat berguna dalam pembuatan peralatan khusus, di mana dimensi alur yang tersedia tidak selalu sesuai dengan sabuk atau kabel yang digunakan.
Desain alur mungkin bukan bagian paling mencolok dari roller pemandu industri, namun secara diam-diam memengaruhi stabilitas pelacakan, laju keausan, tingkat gesekan, dan keandalan sistem secara keseluruhan. Baik saat menangani alur V yang memandu sabuk pengemas atau saluran bundar yang mengikat tali kawat, bentuk dan ukuran alur tersebut melakukan lebih banyak pekerjaan daripada yang disadari kebanyakan orang hingga terjadi sesuatu yang sedikit keluar jalur. Memperhatikan kondisi alur selama perawatan rutin, dan berdiskusi secara jujur mengenai opsi alur saat memilih roller baru, cenderung menghemat lebih banyak kerumitan daripada yang diharapkan dari hal sekecil ini.
