Gerobak lipat luar ruangan mungkin terlihat sederhana jika dilihat sebagai produk jadi. Namun, di balik tampilan sederhana itu, ada beberapa bagian yang bergerak yang harus bekerja sama. Bingkai membuka dan menutup, bagian-bagian tertentu bergerak relatif satu sama lain, dan beberapa komponen perlu diputar sambil tetap berada pada posisi yang benar.
Roller dapat memainkan peranan penting dalam mekanisme ini. Tergantung pada desainnya, bantalan tersebut dapat mendukung pergerakan, memandu bagian yang bergerak, atau bekerja sama dengan bantalan dan poros sebagai bagian dari rakitan berputar yang kompak.
Hal ini membuat desain roller menjadi pertimbangan mekanis dan bukan sekadar pertanyaan memilih roda. Rangka di sekelilingnya, susunan bantalan, metode pemasangan, permukaan kontak, dan jalur pelipatan semuanya memiliki hubungan langsung dengan cara kerja roller.
Bagi produsen yang mengembangkan peralatan lipat luar ruangan, memahami hubungan ini dapat mempermudah pengembangan komponen dan membantu menghindari masalah selama perakitan dan pengujian.
Dimana Rol Digunakan dalam Mekanisme Lipat?
Posisi roller yang tepat bergantung pada struktur produk.

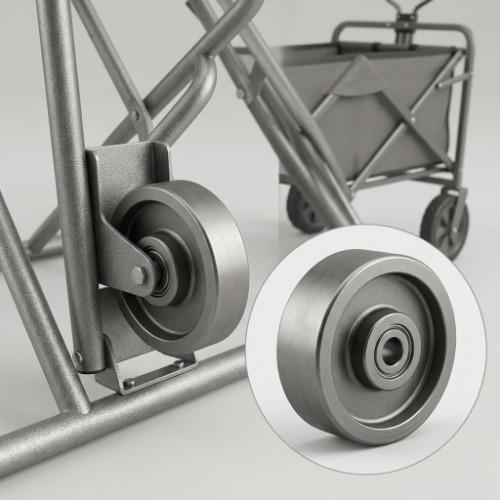

Dalam kereta lipat luar ruangan, roller dapat dimasukkan ke dalam titik penyangga bergerak, struktur pemandu, atau rakitan berputar. Ini dapat dihubungkan ke poros dan bantalan, dipasang di dalam braket, atau diposisikan pada komponen lain yang memerlukan gerakan terkontrol.
Perakitan roller dasar mungkin melibatkan:
- Badan rol
- Bantalan
- Poros atau poros
- Braket pemasangan
- Bingkai bergerak
- Permukaan kontak atau pemandu
Masing-masing bagian mempunyai fungsinya masing-masing, namun bagian-bagian tersebut harus bekerja sama.
Misalnya, badan roller menentukan cara kontaknya dengan permukaan perkawinan. Bantalan mendukung rotasi. Poros menjaga komponen yang berputar pada posisinya, sedangkan braket menghubungkan rakitan ke mekanisme yang lebih besar.
Mengubah satu bagian dapat mempengaruhi bagian lainnya.
Itu sebabnya roller tidak boleh dievaluasi hanya dengan melihat bentuk luarnya saja.
Apa yang Dilakukan Roller di Dalam Mekanismenya?
Tidak ada peran tunggal untuk setiap video.
Fungsinya tergantung di mana ia dipasang dan jenis gerakan apa yang diperlukan mekanisme tersebut.
Gerakan Pendukung
Roller dapat memberikan kontak bergulir antara dua bagian yang perlu digerakkan relatif satu sama lain.
Dibandingkan dengan kontak geser langsung, kontak bergulir dapat mengubah cara penanganan hambatan dalam rakitan. Ini bisa berguna bila suatu gerakan diulang secara teratur.
Memandu Bagian yang Bergerak
Roller juga dapat membantu menjaga komponen bergerak tetap berada di jalur yang diinginkan.
Jenis susunan ini dapat ditemukan ketika bagian rangka, bagian penyangga, atau elemen struktur lainnya perlu dipindahkan namun tetap sejajar dengan permukaan pemandu.
Mempertahankan Kontak Terkendali
Dalam beberapa mekanisme, roller menjaga dua komponen tetap terkendali saat struktur berubah posisi.
Bentuk roller dan posisi pemasangannya kemudian menjadi penting. Jika salah satu tidak sesuai, kontak mungkin menjadi tidak rata selama pergerakan.
Bekerja sebagai Bagian dari Majelis Bergilir
Ketika digabungkan dengan bantalan dan poros, roller menjadi bagian dari rakitan berputar yang lengkap.
Rol bagian luar terlihat, namun susunan bantalan bagian dalam sama pentingnya dengan kinerja komponen.
Mengapa Bantalan Penting?
Rol dan bantalan sering kali terhubung erat.
Rol menyediakan struktur putaran luar, sedangkan bantalan memungkinkan putaran terkontrol di sekitar poros atau gandar. Kesesuaian antara bagian-bagian ini harus sesuai dengan ruang pemasangan yang tersedia dan pergerakan mekanisme.
Beberapa faktor mungkin perlu ditinjau:
- Bantalan position
- Susunan poros
- Ruang yang tersedia
- Struktur roller
- Metode pemasangan
- Gerakan yang diharapkan
- Lingkungan pengoperasian
Hal ini sangat penting dalam mekanisme pelipatan kompak.
Mungkin hanya terdapat sedikit ruang di sekitar rakitan roller, sehingga bantalan tidak dapat dipilih begitu saja setelah semuanya telah dirancang.
Pendekatan yang lebih praktis adalah dengan mempertimbangkan roller dan bearing secara bersamaan pada tahap pengembangan awal.
Bagaimana Profil Roller Mempengaruhi Pergerakan?
Bentuk luar roller menentukan interaksinya dengan permukaan di sekitarnya.
Roller dengan bidang kontak yang relatif datar berperilaku berbeda dari roller yang dirancang dengan alur, tepi, atau profil berbentuk lainnya.
Profil dapat mempengaruhi:
- Posisi kontak
- Bimbingan
- Stabilitas
- Arah gerakan
- Interaksi permukaan
- Izin yang tersedia
Untuk mekanisme pelipatan, profil yang benar bergantung pada apa yang sebenarnya dilakukan roller.
Jika ia menopang bagian yang bergerak, permukaan kontaknya harus sesuai dengan gerakan tersebut. Jika mengikuti panduan, profil tersebut mungkin perlu bekerja dengan struktur panduan.
Inilah sebabnya mengapa mengganti satu roller dengan roller lain yang terlihat serupa terkadang dapat menimbulkan masalah yang tidak terduga.
Apa yang Terjadi pada Roller Saat Rangka Terlipat?
Tindakan melipat merupakan bagian penting dari desain.
Saat kereta terbuka, roller mungkin memiliki banyak ruang di sekitarnya. Saat rangka mulai terlipat, posisi roller berubah relatif terhadap komponen di dekatnya.
Ini mungkin mendekati:
- Tabung bingkai
- Engsel
- Kurung
- Poros
- Lengan pendukung
- Komponen bergerak lainnya
Oleh karena itu roller memerlukan jarak yang cukup sepanjang seluruh gerakannya.
Mengecek posisi terbuka saja tidak cukup.
Komponen yang terpasang dengan benar selama pengoperasian normal mungkin akan menyentuh bagian lain saat rangka dilipat sebagian. Dalam beberapa kasus, gangguan sekecil apa pun dapat memengaruhi tindakan pelipatan.
Oleh karena itu, roller harus diperiksa saat mekanisme bergerak melalui jalur pengoperasian penuhnya.
Apakah Lingkungan Luar Ruangan Penting?
Ya, apalagi jika roller terkena lingkungan sekitar.
Peralatan luar ruangan mungkin terkena debu, kotoran, kelembapan, rumput, partikel lepas, dan perubahan kondisi cuaca. Tingkat paparan sebenarnya bergantung pada bagaimana dan di mana kereta digunakan.
Oleh karena itu, perakitan roller mungkin perlu dipertimbangkan sehubungan dengan:
- kelembaban
- Debu dan kotoran
- Kontaminasi permukaan
- Pembersihan
- Kondisi penyimpanan
- Frekuensi gerakan
Roller yang digunakan di lingkungan yang relatif bersih mungkin memiliki persyaratan yang berbeda dari roller yang sering digunakan di jalur taman atau permukaan luar ruangan lainnya.
Hal yang sama berlaku untuk pengaturan bantalan.
Ketika roller dan bearing diperlakukan sebagai satu kesatuan yang lengkap, kondisi lingkungan dapat dipertimbangkan lebih awal dalam proses desain.
Bagaimana Metode Pemasangan Mempengaruhi Roller?
Roller membutuhkan koneksi yang stabil dengan struktur sekitarnya.
Metode pemasangan menentukan di mana roller berada, bagaimana roller berputar, dan bagaimana gaya ditransfer ke dalam rangka.
Braket yang sempit mungkin membatasi ruang yang tersedia. Posisi poros tertentu mungkin memerlukan pengaturan bantalan tertentu. Sambungan lipat juga dapat membatasi cara pemasangan roller.
Ini berarti produsen harus meninjau struktur pemasangan sebelum memutuskan komponen standar.
Informasi yang berguna mungkin termasuk:
- Lokasi pemasangan
- Struktur braket
- Posisi poros
- Izin yang tersedia
- Permukaan kontak
- Arah gerakan
- Jalur lipat
Detail ini dapat membantu menentukan apakah roller yang ada akan sesuai dengan mekanismenya atau apakah desain yang dimodifikasi harus dipertimbangkan.
Mengapa Roller dan Rangka Harus Dikembangkan Bersama?
Sangat menggoda untuk memilih roller terlebih dahulu dan mengerjakan struktur di sekitarnya setelahnya.
Pendekatan tersebut bisa menjadi sulit jika mekanismenya kompak.
Perubahan pada bingkai dapat mengubah ruang yang tersedia untuk roller. Memindahkan braket dapat mempengaruhi posisi poros. Mengubah sudut pelipatan dapat mendekatkan roller ke komponen lain.
Hubungan tersebut bekerja dua arah.
Roller dapat mempengaruhi desain rangka, sedangkan rangka dapat memberikan batasan pada roller.
Untuk pengembangan OEM, seringkali lebih praktis untuk mempertimbangkan komponen-komponen ini bersama-sama sejak awal.
Hal ini sangat berguna bila produk memiliki struktur lipat yang tidak biasa atau ruang pemasangan terbatas.
Kapan Roller Khusus Layak Dipertimbangkan?
Roller standar mungkin cocok jika profil, susunan bantalan, dan struktur pemasangannya sudah sesuai dengan aplikasinya.
Namun beberapa mekanisme tidak menawarkan fleksibilitas tersebut.
Roller yang disesuaikan dapat dipertimbangkan ketika pabrikan perlu mengatasi:
- Ruang instalasi terbatas
- Struktur pemasangan yang tidak biasa
- Susunan poros tertentu
- Profil kontak tertentu
- Persyaratan bantalan yang ada
- Izin lipat
- Struktur panduan non-standar
Kustomisasi tidak selalu berarti mendesain ulang seluruh komponen.
Tergantung pada aplikasinya, pengembangan mungkin fokus pada badan roller, bagian pemasangan, susunan bantalan, atau bagian lain dari rakitan.
Hal yang penting adalah bahwa komponen tersebut dikembangkan berdasarkan kebutuhan mekanis sebenarnya.
Informasi Apa yang Harus Disediakan untuk Pengembangan Kustom?
Deskripsi aplikasi yang jelas dapat membuat komunikasi menjadi lebih mudah.
Produsen dapat menyediakan:
Gambar Produk
Gambar membantu menunjukkan area pemasangan yang tersedia dan hubungan antara roller dan komponen sekitarnya.
Sampel yang Ada
Jika roller sudah digunakan, mengirimkan sampel dapat memudahkan pemahaman struktur dan metode pemasangannya.
Foto
Foto of the complete mechanism can show details that may not be obvious from a basic drawing.
Informasi Pergerakan
Pemasok harus memahami bagaimana roller bergerak selama pengoperasian normal dan pelipatan.
Persyaratan Bantalan
Jika pengaturan bantalan tertentu sudah ada, hal ini harus dimasukkan dalam diskusi.
Kondisi Lingkungan
Informasi tentang paparan luar ruangan, debu, kelembapan, dan kondisi kerja umum juga dapat membantu memandu desain komponen.
Semakin lengkap informasinya, semakin sedikit dugaan yang diperlukan selama pengembangan.
Mengapa Pengujian Sampel Penting?
Roller mungkin terlihat cocok pada gambar tetapi berperilaku berbeda setelah dipasang.
Perakitan sebenarnya memperkenalkan faktor-faktor yang sulit dinilai hanya dari komponennya saja.
Roller berinteraksi dengan:
- Bantalan
- Poros
- Braket
- Bingkai
- Permukaan panduan
- Bagian bergerak lainnya
Mekanisme pelipatan menambah variabel lain karena posisi relatif bagian-bagian ini berubah selama pengoperasian.
Pengujian sampel dapat membantu mengidentifikasi masalah seperti:
- Izin tidak mencukupi
- Kontak tak terduga
- Penjajaran yang buruk
- Gerakan tidak rata
- Resistensi yang berlebihan
- Pemasangan tidak kompatibel
Menguji perakitan sebenarnya memberi kesempatan kepada produsen untuk melakukan penyesuaian sebelum beralih ke produksi yang lebih besar.
Apa yang Harus Diperiksa Selama Pengujian?
Pengujian ini harus lebih dari sekadar memeriksa apakah roller berputar.
Tinjauan praktis dapat mencakup beberapa tahap.
Periksa Posisi Normal
Pastikan roller terpasang dengan benar dan sejajar saat kereta terbuka.
Periksa Gerakan Melipat
Pindahkan bingkai melalui jalur pelipatannya yang lengkap dan perhatikan adanya gangguan.
Periksa Area Pemasangan
Carilah pergerakan antara roller, poros, bantalan, dan braket.
Periksa Permukaan Berbeda
Jika produk ditujukan untuk penggunaan di luar ruangan, pengujian pada permukaan yang representatif dapat memberikan informasi yang lebih berguna dibandingkan pengujian hanya pada lantai bengkel yang licin.
Periksa Gerakan Berulang
Pembukaan, penutupan, dan pergerakan yang berulang dapat mengungkap masalah yang mungkin tidak muncul selama pengujian awal singkat.
Tujuan pengujian bukan hanya untuk memastikan bahwa roller berfungsi. Hal ini untuk memastikan bahwa perakitan lengkap berfungsi sebagaimana mestinya.
Bisakah Roller Disesuaikan dengan Bearing yang Ada?
Dalam beberapa aplikasi, susunan bantalan yang ada mungkin sudah ditentukan oleh desain produk.
Hal ini dapat memberikan persyaratan khusus pada badan roller.
Alih-alih mengubah seluruh rakitan, roller berpotensi dikembangkan di sekitar struktur bantalan dan pemasangan yang ada, tergantung pada kebutuhan mekanis.
Pendekatan jenis ini dapat berguna ketika pabrikan telah memiliki desain rangka atau poros yang sudah mapan namun memerlukan roller dengan profil eksternal atau pengaturan pemasangan yang berbeda.
Kelayakannya bergantung pada struktur sebenarnya, sehingga gambar atau sampel berguna pada diskusi awal.
Apa yang Membuat Pengembangan Roller Non-Standar Berbeda?
Komponen standar umumnya dirancang untuk aplikasi umum.
Komponen nonstandar dimulai dari persyaratan mekanisme tertentu.
Hal ini mungkin memerlukan lebih banyak komunikasi selama pengembangan karena produsen perlu memahami:
- Bagaimana komponen tersebut dipasang
- Apa yang dihubunginya
- Bagaimana pergerakannya
- Ruang apa yang tersedia
- Pengaturan bantalan apa yang diperlukan
- Kondisi lingkungan apa yang terlibat
Proses pengembangan dapat mencakup tinjauan gambar, produksi sampel, pengujian, dan penyesuaian sebelum komponen akhir dikonfirmasi.
Bagi produsen dengan struktur lipat yang tidak biasa, hal ini dapat memberikan lebih banyak fleksibilitas daripada mencoba mengadaptasi keseluruhan produk dengan komponen yang sudah ada.
Bagaimana Produsen Dapat Menyederhanakan Pengembangan Roller?
Beberapa langkah sederhana dapat membuat prosesnya lebih efisien.
Mulailah dengan mekanismenya.
Jangan mulai dengan pertanyaan tentang roller mana yang tersedia. Identifikasi terlebih dahulu apa yang perlu dilakukan roller.
Kemudian meninjau area pemasangan, jalur pergerakan, susunan bantalan, dan kondisi lingkungan.
Setelah itu tentukan apakah suatu komponen standar cocok atau tidak.
Jika tidak, informasi yang sudah dikumpulkan dapat digunakan sebagai dasar untuk desain khusus.
Urutan pengembangan praktisnya adalah:
- Tentukan fungsi roller.
- Tinjau mekanisme lengkapnya.
- Periksa area pemasangan.
- Identifikasi susunan bantalan dan poros.
- Tinjau gerakan melipat.
- Pertimbangkan lingkungan kerja.
- Evaluasi komponen standar.
- Kembangkan desain yang disesuaikan jika diperlukan.
- Uji perakitan lengkap.
- Konfirmasikan struktur akhir sebelum produksi.
Hal ini membuat proses pengembangan tetap fokus pada aplikasi sebenarnya.
Bekerja Dengan Produsen Bearing dan Roller
Bagi produsen yang mengembangkan peralatan lipat luar ruangan, pengembangan komponen dapat melibatkan lebih dari sekadar memilih komponen yang ada dari katalog.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) mengkhususkan diri dalam bantalan miniatur dan menengah, bantalan non-standar, sistem katrol, dan komponen terkait bantalan dan roller yang disesuaikan untuk berbagai aplikasi mekanis.
Untuk mekanisme pelipatan, pembahasan pengembangan dapat fokus pada hubungan antara roller, bantalan, poros, struktur pemasangan, dan rangka sekitarnya. Gambar, contoh, dan informasi aplikasi dapat membantu menetapkan apa yang perlu dicapai komponen sebelum desain diselesaikan.
Pendekatan ini sangat relevan ketika mekanisme memiliki ruang terbatas atau tidak sesuai dengan susunan komponen konvensional.
Daftar Periksa Praktis untuk Mekanisme Lipat
Sebelum menyetujui perakitan roller, produsen dapat meninjau hal berikut:
- Apa sebenarnya fungsi roller tersebut?
- Permukaan atau komponen apa yang dihubunginya?
- Bagaimana cara bergeraknya selama pengoperasian?
- Bagaimana posisinya berubah ketika bingkai dilipat?
- Apakah terdapat jarak bebas yang cukup pada seluruh pergerakan?
- Apakah bantalannya sesuai dengan rakitan yang dimaksudkan?
- Apakah susunan porosnya sudah sesuai?
- Apakah struktur pemasangan memberikan dukungan yang memadai?
- Apakah roller akan terkena debu atau kelembapan luar ruangan?
- Apakah perakitan lengkapnya sudah diuji?
- Akankah komponen yang disesuaikan membuat mekanisme lebih mudah untuk dikembangkan?
Pertanyaan-pertanyaan ini mengarahkan perhatian pada sistem mekanis yang lengkap, bukan pada satu komponen yang terisolasi.
Rol mungkin berukuran kecil dibandingkan dengan rangka kereta lipat luar ruangan, namun fungsinya dapat terkait erat dengan pergerakan keseluruhan mekanisme.
Profil roller menentukan cara kontaknya dengan permukaan. Bantalan mendukung rotasi. Poros dan braket menahan rakitan pada posisinya. Rangka mengontrol pergerakan komponen, terutama saat kereta dilipat.
Kondisi luar ruangan menambah pertimbangan lain.
Bagi produsen, titik awal yang berguna adalah mekanisme itu sendiri. Setelah pergerakan, struktur pemasangan, pengaturan bantalan, jarak bebas, dan lingkungan kerja dipahami, akan lebih mudah untuk memutuskan apakah roller standar cocok atau apakah komponen khusus harus dikembangkan.
Dalam aplikasi di mana ruang terbatas atau struktur lipat tidak biasa, bekerja sama dengan produsen yang dapat mengembangkan komponen roller dan bantalan di sekitar mekanisme sebenarnya dapat membuat proses desain lebih fleksibel dan lebih mudah untuk diuji.
