Jenis Katrol Bantalan: Panduan Perbandingan dan Pemilihan Lengkap

Katrol bantalan memainkan peran penting dalam sistem mekanis modern dengan memastikan transmisi daya yang lancar, kontrol gerakan yang presisi, dan penanganan beban yang andal. Tidak seperti katrol tradisional, yang hanya mengandalkan desain alur, katrol bantalan mengintegrasikan bantalan gelinding pada intinya. Kombinasi ini secara signifikan mengurangi gesekan, meningkatkan efisiensi rotasi, dan memperpanjang masa pakai seluruh sistem.

Dalam sistem konveyor, katrol bantalan meminimalkan keausan pada belt sekaligus mempertahankan keselarasan yang akurat, sehingga mengurangi waktu henti dan konsumsi energi. Pada mesin CNC dan peralatan otomasi, mereka meningkatkan presisi dengan memberikan panduan linier atau rotasi yang stabil, memungkinkan kinerja yang konsisten bahkan dalam pengoperasian berkecepatan tinggi atau berkelanjutan. Dalam industri tugas berat seperti pertambangan, pertanian, dan konstruksi, katrol bantalan meningkatkan distribusi beban, memastikan alat berat dapat beroperasi dalam kondisi sulit tanpa kegagalan dini.

Pentingnya bantalan katrol lebih dari sekedar kinerja teknis; hal ini juga berdampak pada efisiensi biaya dan keamanan. Dengan menurunkan gesekan dan hambatan mekanis, mereka mengurangi konsumsi daya dan pembangkitan panas, sehingga menurunkan biaya pengoperasian. Pada saat yang sama, pengoperasian yang lebih lancar mengurangi tingkat getaran dan kebisingan, yang tidak hanya melindungi peralatan tetapi juga menciptakan lingkungan kerja yang lebih aman dan nyaman.

Ketika industri semakin menuntut solusi berkinerja tinggi dan perawatan rendah, katrol bantalan telah menjadi komponen mendasar dalam desain mekanis. Mereka mewakili keseimbangan antara presisi teknik, daya tahan, dan efisiensi energi—kualitas yang penting dalam lanskap industri yang kompetitif saat ini.

Apa itu Katrol Bantalan?

Katrol bantalan adalah katrol khusus yang dilengkapi dengan bantalan gelinding internal yang memungkinkan roda katrol berputar dengan gesekan minimal pada porosnya. Secara struktural terdiri dari tiga bagian utama:

Alur Katrol – jalur atau saluran (berbentuk V, berbentuk U, datar, atau bulat) yang memandu sabuk, tali, atau kabel.
Inti Bantalan – biasanya bantalan bola dalam alur, bantalan jarum, atau bantalan rol yang memungkinkan rotasi halus dan resistansi rendah.
Bahan Katrol – umumnya baja tahan karat, aluminium, atau plastik rekayasa, dipilih berdasarkan kebutuhan beban, kondisi lingkungan, dan pertimbangan biaya.

Apa Saja Jenis Katrol Bantalan yang Berbeda?

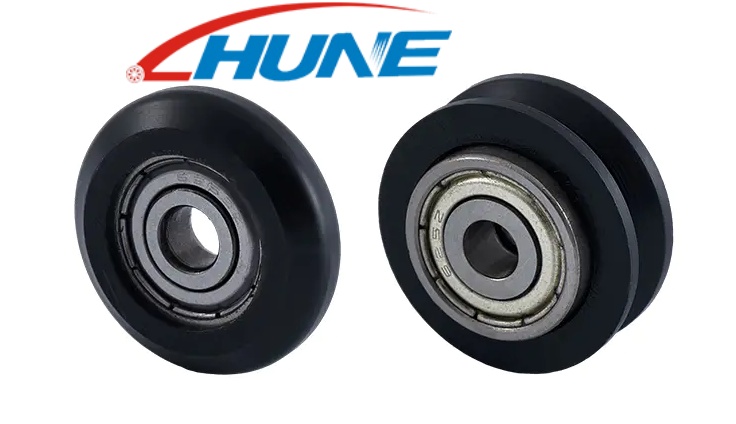

1. Katrol Bantalan Berbentuk V
Itu Katrol bantalan berbentuk V dilengkapi alur dengan sisi miring, biasanya berkisar antara 60° dan 90°, yang memastikan sabuk atau kabel tetap terpasang dengan aman di tempatnya. Desain ini meningkatkan kesejajaran, mengurangi selip, dan mendistribusikan beban secara merata ke seluruh permukaan katrol. Katrol berbentuk V banyak digunakan pada konveyor, mesin CNC, elevator, dan peralatan kebugaran yang memerlukan panduan sabuk yang tepat.

2. Katrol Bantalan Berbentuk U
Itu Katrol berbentuk U memiliki alur membulat yang memberikan dukungan lembut untuk tali, kabel, atau sabuk berpenampang bundar. Desainnya meminimalkan keausan dan gesekan, menawarkan panduan yang lebih halus dibandingkan alur yang lebih tajam. Katrol berbentuk U ideal untuk sistem tali kawat, pintu geser, jalur tirai, dan aplikasi lain yang memerlukan penanganan yang stabil namun fleksibel.

3. Katrol Bantalan Datar
Katrol datar terdiri dari permukaan yang halus dan tidak beralur, menjadikannya serbaguna dan mudah dibuat. Desain ini cocok untuk sabuk atau pita datar, namun menawarkan cengkeraman yang lebih sedikit dibandingkan dengan desain berbentuk V atau U. Katrol datar biasanya digunakan pada konveyor tugas ringan, mesin tekstil, dan peralatan kecil yang tidak memerlukan presisi tinggi atau beban berat.

4. Katrol Bantalan Bulat
Itu round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. Katrol Bantalan Khusus & Khusus
Untuk aplikasi dengan persyaratan unik, katrol bantalan khusus dirancang untuk memenuhi beban, kecepatan, atau kondisi lingkungan tertentu. Produsen memberikan solusi OEM/ODM, memungkinkan modifikasi dalam geometri alur, jenis bantalan, dan pemilihan material. Katrol bantalan khusus umum digunakan pada robotika berkecepatan tinggi, peralatan medis presisi, mesin industri tugas berat, dan lingkungan luar ruangan atau keras. Inovasi mencakup komposit ringan, bantalan bersegel atau terlindung, desain pengoperasian senyap, dan material ramah lingkungan untuk meningkatkan kinerja, daya tahan, dan keberlanjutan.

Bagaimana Perbandingan Berbagai Jenis Katrol Bantalan?

Katrol Bantalan Berbentuk V

Fitur Desain
Katrol bantalan berbentuk V memiliki alur bersudut, biasanya antara 60° dan 90°, dirancang untuk menahan sabuk dengan kuat di tempatnya. Geometri memastikan kontak yang kuat dengan sabuk, mengurangi gerakan lateral dan selip.

Keuntungan

Penyelarasan dan cengkeraman sabuk yang sangat baik
Efisiensi tinggi dalam transmisi daya
Mengurangi keausan pada sabuk karena pengikatan yang stabil
Cocok untuk aplikasi berkecepatan tinggi dan beban tinggi

Keterbatasan dan Penerapan

Dapat menimbulkan tekanan lateral pada belt jika tidak sejajar
Tidak ideal untuk tali yang sangat tebal atau fleksibel
Biasa digunakan dalam sistem konveyor, mesin CNC, elevator, dan peralatan kebugaran

Katrol Bantalan Berbentuk U

Fitur Desain
Itu U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

Keuntungan

Panduan stabil untuk kabel dan tali
Mengurangi gesekan dan deformasi
Pengoperasian senyap cocok untuk aplikasi sensitif

Keterbatasan dan Penerapan

Kurang cocok untuk belt datar atau pengoperasian dengan kecepatan sangat tinggi
Banyak diterapkan pada sistem pengangkat tali kawat, pintu geser, jalur tirai, dan konveyor skala kecil

Katrol Bantalan Datar

Fitur Desain
Katrol datar terdiri dari permukaan halus tanpa alur, memberikan solusi sederhana dan serbaguna untuk sabuk dan pita datar.

Keuntungan

Sangat serbaguna dan kompatibel dengan berbagai jenis sabuk
Mudah untuk memproduksi dan memelihara
Ringan dan hemat biaya

Keterbatasan dan Penerapan

Genggaman terbatas, risiko selip lebih tinggi
Tidak ideal untuk sistem torsi tinggi atau yang digerakkan secara presisi
Biasa terjadi pada konveyor ringan, mesin tekstil, dan peralatan rumah tangga

Katrol Bantalan Bulat

Fitur Desain
Katrol bundar memiliki alur melingkar yang disesuaikan dengan diameter sabuk atau tali bundar. Hal ini memastikan keterlibatan yang konsisten dan rotasi yang mulus dan resistansi rendah.

Keuntungan

Pengoperasian yang lancar untuk beban ringan hingga sedang
Desain ringkas cocok untuk aplikasi ruang terbatas
Mengurangi keausan pada sabuk bundar

Keterbatasan dan Penerapan

Tidak ideal untuk belt datar atau pengoperasian tugas berat
Biasa digunakan pada peralatan kantor, konveyor kompak, dan sistem otomasi

Katrol Bantalan Khusus & Khusus

Fitur Desain
Katrol bantalan khusus dirancang untuk memenuhi persyaratan operasional tertentu, termasuk beban, kecepatan, lingkungan, atau jenis sabuk. Layanan OEM/ODM memungkinkan produsen memberikan solusi yang disesuaikan dengan kebutuhan.

Keuntungan

Dioptimalkan untuk kebutuhan industri tertentu
Dapat mengintegrasikan bantalan yang tersegel atau terlindung untuk lingkungan yang keras
Pilihan untuk material yang ringan, senyap, atau ramah lingkungan

Aplikasi dan Inovasi

Robotika berkecepatan tinggi, peralatan medis presisi, mesin industri tugas berat
Lingkungan luar ruangan atau berdebu dengan lapisan pelindung khusus
Desain berkelanjutan menggunakan bahan yang dapat didaur ulang atau komposit

Faktor Kunci yang Perlu Dipertimbangkan Saat Memilih Katrol Bantalan

Kapasitas Beban
Itu bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

Kecepatan Operasi
Aplikasi kecepatan tinggi memerlukan katrol yang menjaga stabilitas sekaligus meminimalkan timbulnya panas dan gesekan. Desain katrol, geometri alur, dan jenis bantalan semuanya mempengaruhi kecepatan pengoperasian maksimum. Memilih katrol yang sesuai dengan kecepatan sistem Anda akan memastikan pengoperasian yang lancar dan aman.

Kontrol Kebisingan dan Getaran
Kebisingan dan getaran yang berlebihan dapat mengindikasikan ketidakselarasan atau transmisi daya yang tidak efisien. Katrol bantalan dengan alur yang dirancang secara presisi dan bantalan berkualitas tinggi mengurangi kebisingan dan getaran operasional, menciptakan lingkungan kerja yang lebih aman dan nyaman. Hal ini sangat penting terutama untuk mesin dalam ruangan, peralatan rumah tangga, dan peralatan presisi.

Daya Tahan dan Umur
Kualitas material, jenis bantalan, dan konstruksi semuanya memengaruhi masa pakai katrol. Baja tahan karat, paduan aluminium, dan plastik bertulang biasanya digunakan untuk meningkatkan daya tahan. Bantalan yang tersegel atau terlindung juga dapat memperpanjang masa pakai dengan mencegah kontaminasi dari debu, kelembapan, atau serpihan.

Kondisi Lingkungan (Debu, Air, Suhu)
Itu operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

Keseimbangan Biaya vs. Kinerja
Meskipun katrol berperforma tinggi sering kali memiliki harga yang lebih mahal, memilih katrol yang menyeimbangkan biaya dan fungsionalitas sangatlah penting. Spesifikasi yang berlebihan dapat meningkatkan biaya yang tidak perlu, sedangkan spesifikasi yang terlalu rendah berisiko menyebabkan seringnya terjadi downtime pemeliharaan dan operasional. Evaluasi total biaya kepemilikan, termasuk pemeliharaan dan penggantian, saat mengambil keputusan.

Mengapa Memilih Katrol Hune?

Zhejiang Huaneng Micro Bearing Co, Ltd mengkhususkan diri dalam produksi bantalan miniatur berkualitas tinggi, bantalan berukuran sedang, bantalan khusus non-standar, dan berbagai macam katrol perangkat keras. Portofolio produk mereka mencakup katrol cetakan injeksi, katrol gantung, dan seri katrol khusus lainnya yang dirancang untuk beragam aplikasi industri.

Produk Hune Pulley banyak digunakan pada :

Peralatan Rumah Tangga – memastikan kelancaran pengoperasian dan keandalan jangka panjang pada motor, kipas angin, dan perangkat rumah tangga
Pintu dan Jendela – memberikan gerakan yang tenang, stabil, dan efisien untuk mekanisme geser dan putar
Peralatan Mekanik – mendukung konveyor industri, sistem otomasi, dan mesin ringan

Mengapa Hune Pulley Menonjol:

Keahlian dalam solusi katrol yang disesuaikan dan non-standar yang disesuaikan dengan kebutuhan industri tertentu
Komitmen terhadap bahan tahan lama dan bantalan presisi untuk meningkatkan masa pakai
Penerapan global di berbagai lingkungan industri, komersial, dan perumahan
Kemampuan OEM/ODM untuk mendukung desain khusus dan inovatif

Memilih Hune Pulley memastikan kinerja yang andal, mengurangi perawatan, dan solusi jangka panjang untuk berbagai aplikasi industri dan domestik.
